Kundenprojekte
Wellenliege für die Serienfertigung optimiert und CNC-gefräst
Für die Wellenliege gab es bei Stadtkontraste bereits einen Prototyp: die Form stand, das Liegegefühl stimmte. Was fehlte, war die Grundlage, dieselbe Liege mehrfach zu bauen. Wir haben sie neu konstruiert und die geschwungenen Seitenwangen aus Siebdruckplatte gefräst, auf wenig Verschnitt und wiederholgenaue Montage ausgelegt.
Kundenwunsch
Vom Prototyp zur seriell fertigbaren Wellenliege
Stadtkontraste aus Köln gestalten öffentliche Plätze und Freiräume und bauen ihre Stadtmöbel selbst. Für die Wellenliege gab es bereits einen Prototyp: die Form stand, das Liegegefühl stimmte, und der Entwurf funktionierte am gebauten Objekt. Was noch fehlte, war die Grundlage, um dieselbe Liege mehrfach zu bauen, ohne jedes Mal von vorne anzufangen.
Genau das ist der Punkt, an dem viele gute Entwürfe hängen bleiben. Ein Einzelstück darf improvisiert entstehen, bei der zweiten und dritten Ausführung rächt sich jede Ungenauigkeit. Die Aufgabe war deshalb weniger gestalterisch als fertigungstechnisch: die vorhandene Idee so überarbeiten, dass sie sich sauber in Serie fertigen lässt.
Ideenaustausch
CAD-Konstruktion mit Blick auf Verschnitt und Montage
Wir haben die Wellenliege komplett neu in CAD konstruiert, mit drei klaren Zielen.
Erstens möglichst wenig Verschnitt. Die Seitenwangen sind großflächige Bauteile mit viel Kurve, und genau da entscheidet sich, wie viel Platte im Abfall landet. Durch die Anordnung der Teile auf der Platte und ein darauf abgestimmtes Nesting lässt sich der Materialeinsatz spürbar senken. Bei einem Plattenwerkstoff wie Siebdruck ist das direkt bares Geld.
Zweitens eine schnelle und leichte Montage. Alle Bohrungen, Aufnahmen und Referenzen sitzen bereits in der Fräsdatei. Auf der Baustelle wird nicht mehr angerissen und nicht mehr nachgemessen, sondern nur noch zusammengesetzt und verschraubt.
Drittens Wiederholgenauigkeit. Jede Liege entsteht aus derselben Datei auf derselben Maschine. Die zweite Liege ist identisch mit der ersten, und die fünfte genauso. Das ist die eigentliche Voraussetzung dafür, dass ein Entwurf zum Produkt wird.
Umsetzung

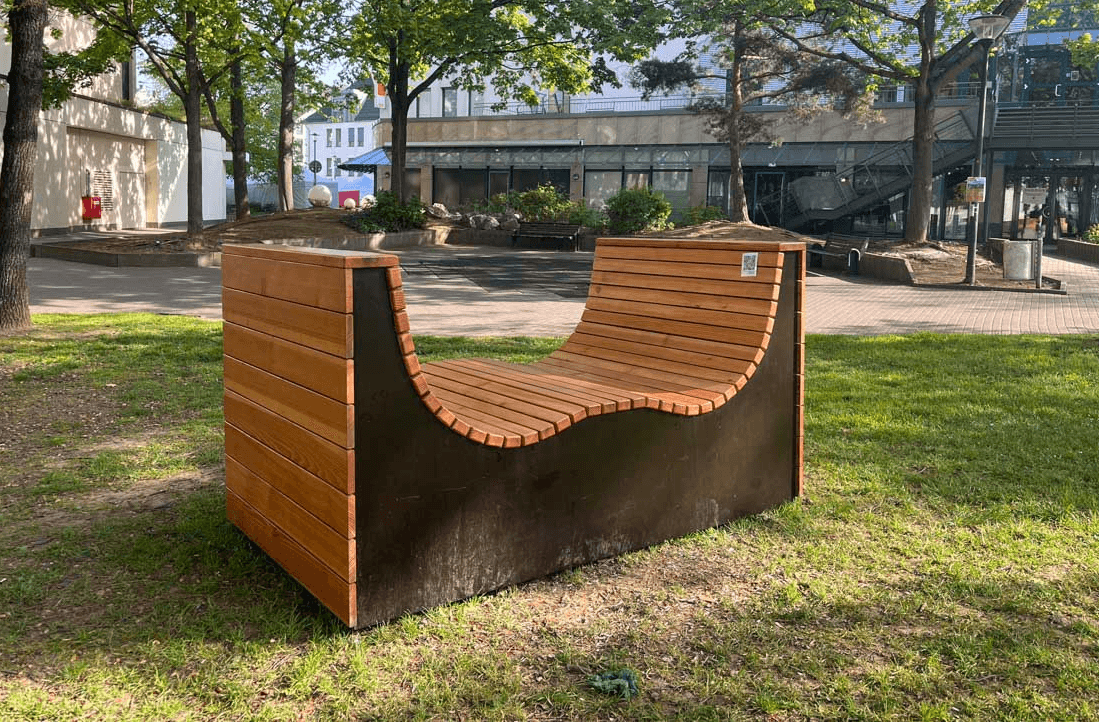

Seitenwangen aus Siebdruckplatte, Auflage aus Douglasie
Gefräst haben wir die beiden Seitenwangen aus Siebdruckplatte. Der Werkstoff ist für den Außeneinsatz die naheliegende Wahl: geschlossene Oberfläche, unempfindlich gegen Feuchtigkeit, robust gegen Beanspruchung im öffentlichen Raum. Die geschwungene Oberkante gibt die Sinuskurve der Liegefläche vor und ist damit gleichzeitig Form und Schablone.
Die Beplankung aus Douglasie hat Stadtkontraste anschließend selbst montiert. Die Leisten folgen der gefrästen Kurve und ergeben die durchgehende Welle, auf der man liegt. Weil die Auflagepunkte in den Wangen bereits maßhaltig sitzen, entsteht der Schwung von allein, ohne Anpassen und ohne Nacharbeit.
